世界で証明された高速・高精度描画
ダイナトロンのレーザーフォトプロッター RPシリーズは、外面円筒方式のマルチビームレーザープロッターです。世界で証明された高速・高精度描画。優れた操作性と、柔軟性、ハイ・コストパフォーマンスを提供します。
製品動画
主な特長
高精度・高品質
RPシリーズの高精度を求めた筐体は、強固でかつコストパフォーマンスの優れた設計を取り入れ、精度調整なしで長期間お使いいただく為、信頼性の高いレーザーフォトプロッターとなっています。

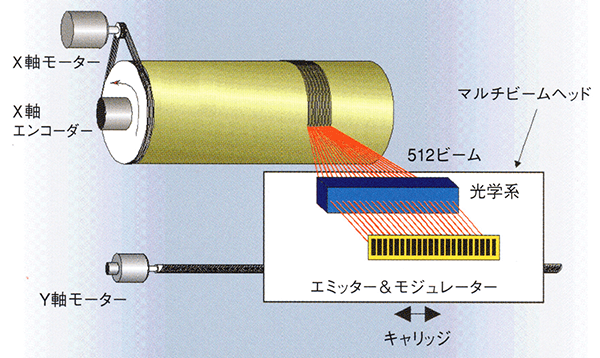

512本のマルチビーム技術
マルチビーム技術は、高いスループットを約束し、ドラムの回転速度を低速に保つことができ、従来の高回転ドラムによる露光障害が発生しません。描画データの容量制限や複数のファイル合成された描画データも制限なく描画可能です。

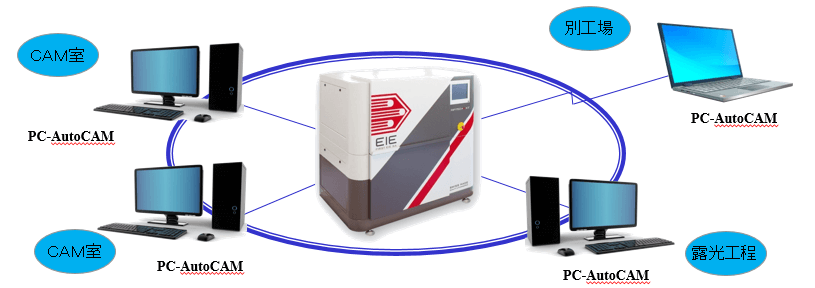

MPSネットワーク環境
RPシリーズレーザーフォトプロッターへの描画は、全てのCAMワークステーションからダイレクトに実行できます。
コンパクト・省スペースフォトプロッター
RPシリーズは、外面円筒方式のマルチビームレーザーフォトプロッターです。省スペース設計でありながら、PCBパネルを描画するのに充分な作画エリアと高速描画・高精度を保証する最新システムです。

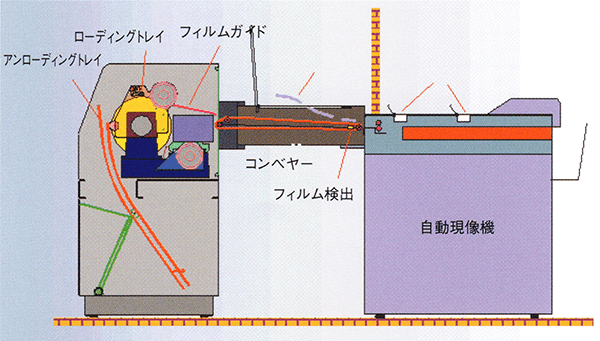

オートマチックフィルムローダー・アンローダー
RPシリーズは、信頼性の高いオートマチックフィルムローダー・アンローダーを装備しています。フィルムローダー・アンローダーにより高いスループットが得られ、安定したイメージ品質と高精度フィルムを得ることができます。
仕様
| モデル | RRP300-LXTシリーズ | RP300-BXTシリーズ | |||
|---|---|---|---|---|---|
| RP312-LXT | RP325-LXT | RP312-BXT | RP317-BXT | RP325-BXT | |
| 最大描画サイズ | 660×600mm | 914×660mm | |||
| フィルムサイズ | 最大26×20.5” | 最大36×26” | |||
| レーザー光源 | 512ビーム赤色半導体 | 512ビーム赤色半導体 | |||
| 本体寸法 | 1450×870×1400 | 1450×870×1400 | |||
| 本体重量 | 620kg | 620kg | |||
| モデル | RP700シリーズ | RP800シリーズ | ||||
|---|---|---|---|---|---|---|
| RP717-NXT | RP725-NXT | RP750-NXT | RP812-BXT | RP817-NXT | RP825-NXT | |
| 最大描画サイズ | 914×720mm | 1422×864mm | ||||
| フィルムサイズ | 最大36×28” | 最大56×34” | ||||
| レーザー光源 | 512ビーム赤色半導体 | 512ビーム赤色半導体 | ||||
| 本体寸法 | 1450×870×1400 | 1600×1160×1700 | ||||
| 本体重量 | 670kg | 650kg | ||||
